22 Maj 2018

Druk 3D nie tylko dla przemysłu – Makieta winnicy

Druk 3D ma wiele zastosowań i jeszcze więcej możliwości. Wykorzystywany jest w branży przemysłowej, motoryzacyjnej, medycynie, architekturze, a także w reklamie i marketingu. Wraz ze wzrostem możliwości drukarek 3D, rośnie liczba użytkowników oraz zleceń na wydruki. Przy każdym zleconym projekcie dokładamy wszelkich

starań, aby wykonać go perfekcyjnie.  Na podstawie otrzymanego od Zleceniodawcy projektu, nasi specjaliści przygotowują model, który w kolejnym etapie zostaje wydrukowany.

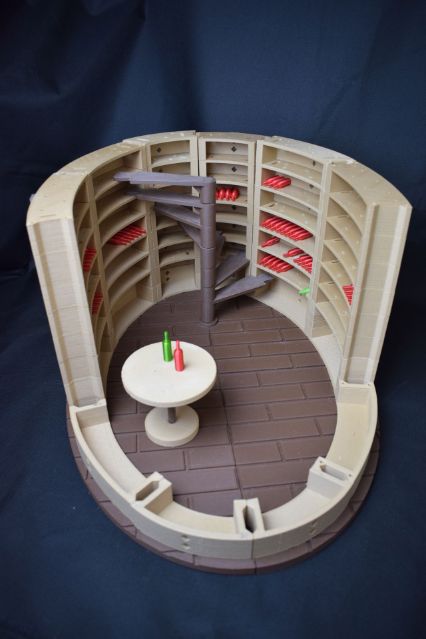

Stworzenie dwóch makiet winnicy zleconej przez firmę Dlawina.pl, było jednym z takich zleceń. Firma ta zajmuje się doradzaniem, projektowaniem oraz wprowadzaniem w życie pomysłów winnic dla osób prywatnych. Celem projektu było wykonanie makiet prezentujących plan winnicy ze wszystkimi detalami – butelkami znajdującymi się na półkach pomieszczenia, przy pomocy technologii addytywnej. Nasze działania polegały na całkowitym odwzorowaniu makiet, co składało się na wykonanie modelu każdego elementu makiety z osobna. Głównym aspektem modelu, jest wizualizacja rzeczywistego wyglądu winnicy oraz jej układ. Wydrukowany model umożliwi zaprezentowanie jej na wszelkich wydarzeniach branżowych, a solidna konstrukcja zapewni jej trwałość oraz odporność na mechaniczne uszkodzenia.

Makiety posiadają idealnie odwzorowane detale, a ich rozmiar to 44 x 58,5 x 32 cm oraz 43 x 28 x 21 cm. Przy ich tworzeniu zależało nam na wysokiej jakości wydruku oraz idealnym dopasowaniu poszczególnych części. Wszystkie elementy makiety wydrukowane zost

ały drukarkach ATMAT Signal pracujących w technologii FDM, za pomocą filamentu Fiberwood – materiału umożliwiającego tworzenie wydruków drewnopodobnych, oraz z materiału PLA. Większe elementy drukowane były przy użyciu dyszy 0.8mm, a najmniejsze detale, jak butelki stworzone zostały przy pomocy materiału transparentnego PET-G w kolorze transparentnym rubinowym oraz zielonym przy użyciu  dyszy 0.2 mm. Ich wysokość wynosiła 3 cm. Prace nad stworzeniem makiet rozpoczęły się od wykonania szkiców obrysów półek by w następnej kolejności można było utworzyć kompletne bryły. Po wydrukowaniu wszystkich elementów przystąpiono do montażu i klejenia. Ostatnim etapem budowy makiet był montaż oświetlenia LED, pozwalający na nastrojowe podświetlenie wnętrza każdej półki. Czas wydruku makiet wynosił kolejno 147 godzin oraz 100 godzin, a zużyty materiał łącznie wyniósł 1939 metrów oraz 1051 metrów!  Efekty końcowe robią wrażenie i przykuwają uwagę.
