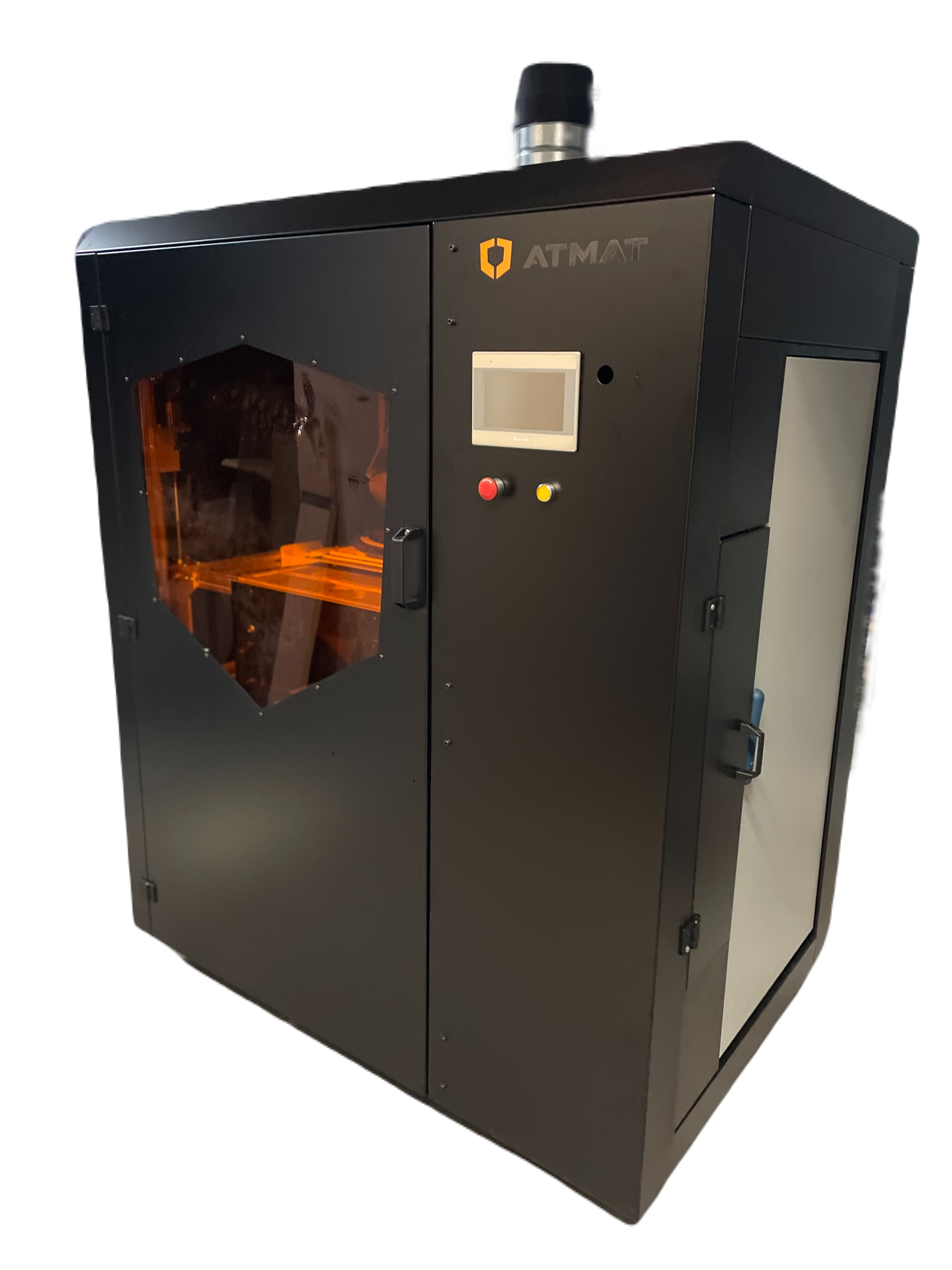

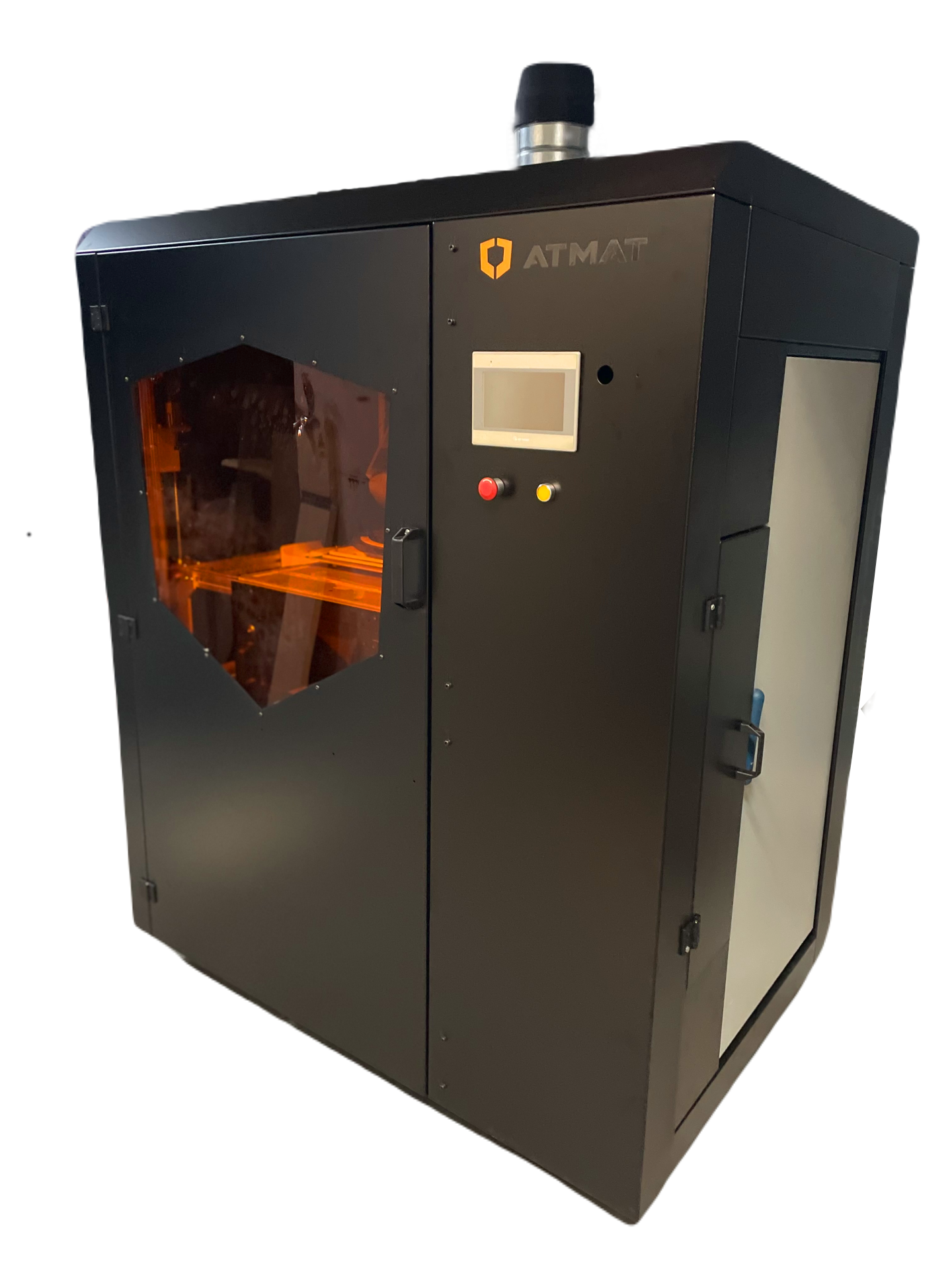

ATMAT Helios
Precyzyjny druk SLA
Helios to drukarka przeznaczona do druku 3D w technologii SLA. Stereolitografia jest jedną z addytywnych metod wytwarzania, polegająca na utwardzaniu materiału w postaci ciekłej bądź półciekłej przy pomocy wiązki światła emitowanej przez laser. Technika ta pozwala na wytworzenie produktów o różnorodnych i skomplikowanych kształtach oraz zróżnicowanych właściwościach mechanicznych, które zależą w głównym stopniu od materiału.
Pole robocze drukarki
Ø 300 x 500 mm

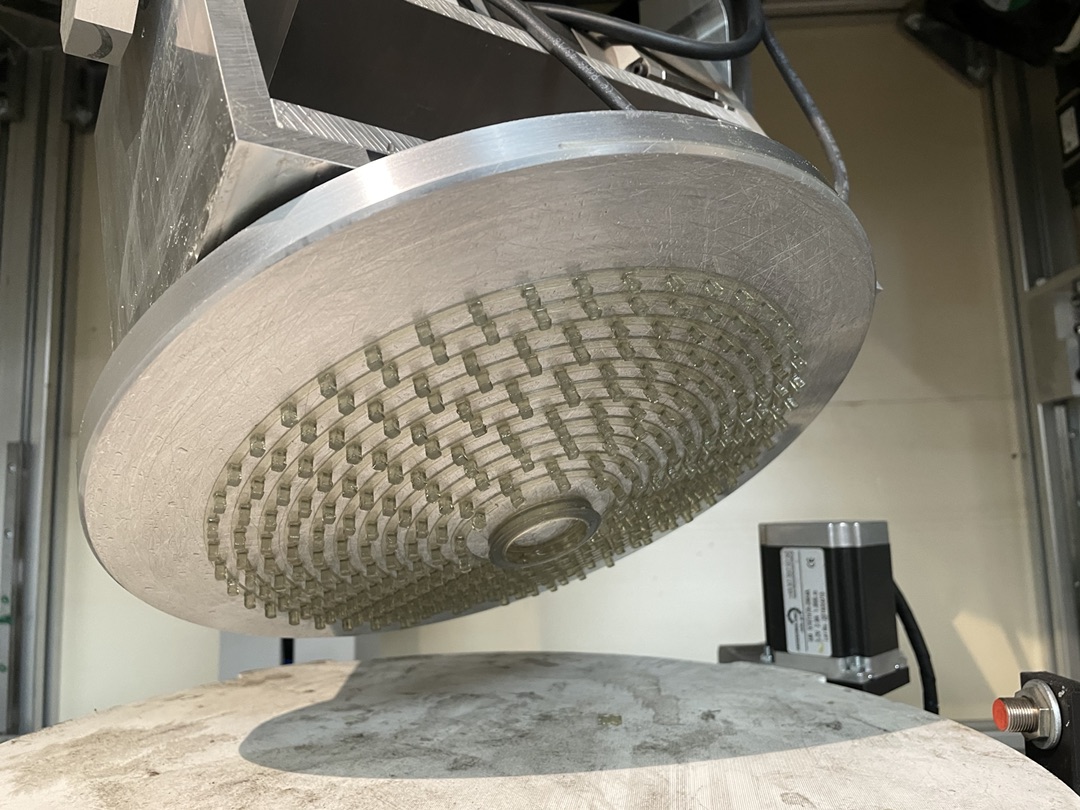

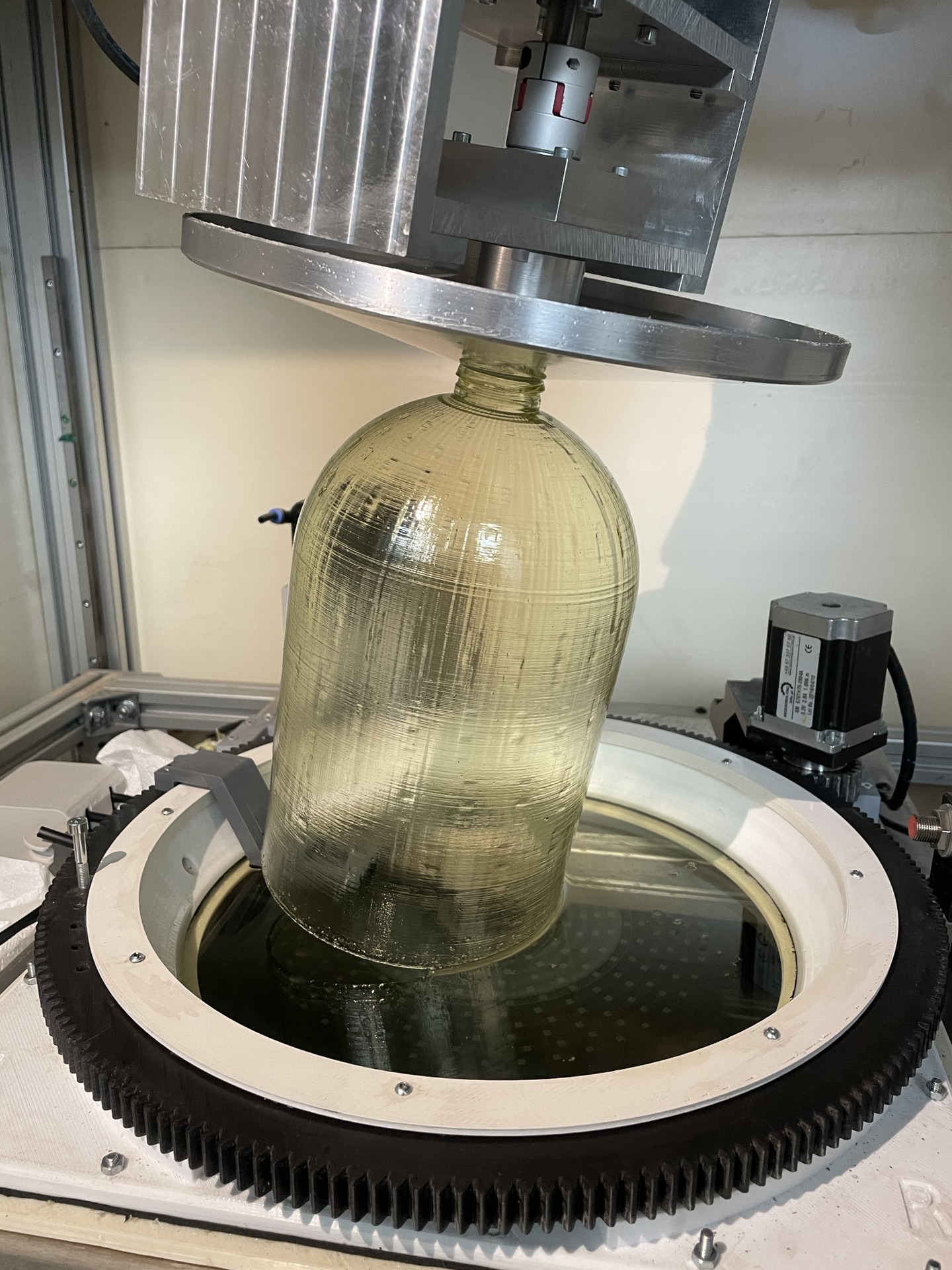

Wieloosiowy system pozycjonowania platformy roboczej

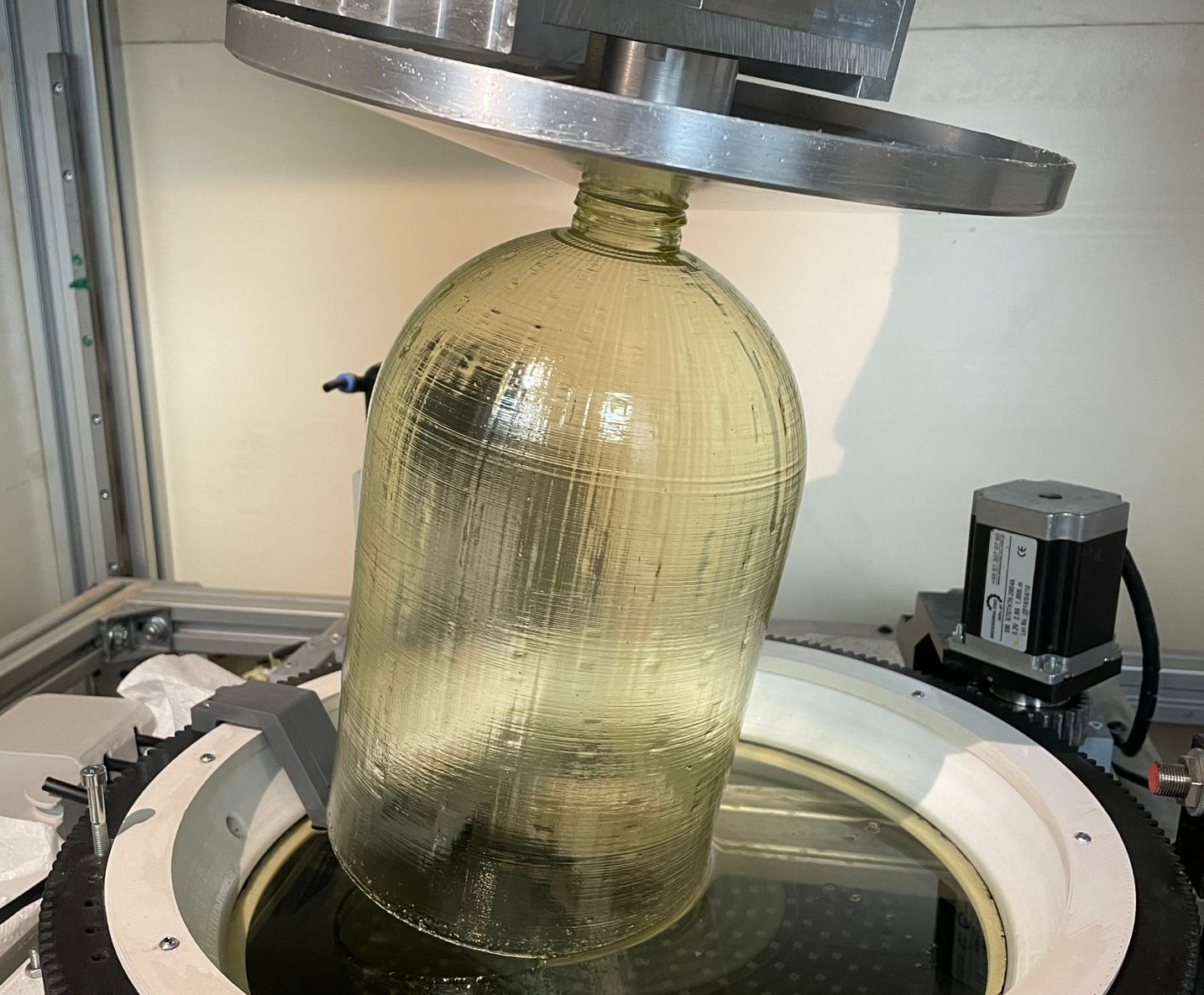

Platforma robocza zamocowana jest na 4 osiach, które dzięki precyzyjnym napędom, pozwalają na osiągnięcie dowolnej i wyjątkowo dokładnej pozycji platformy. Stożkowy kształt platformy pozwala na ciągły druk, bez konieczności wykonywania przerw na oderwanie wydruku od pola roboczego oraz napłynięcie żywicy. Takie rozwiązanie pozwala ograniczyć czas druku oraz charakteryzuje się mniejszymi naprężeniami podczas odrywania wydruku.

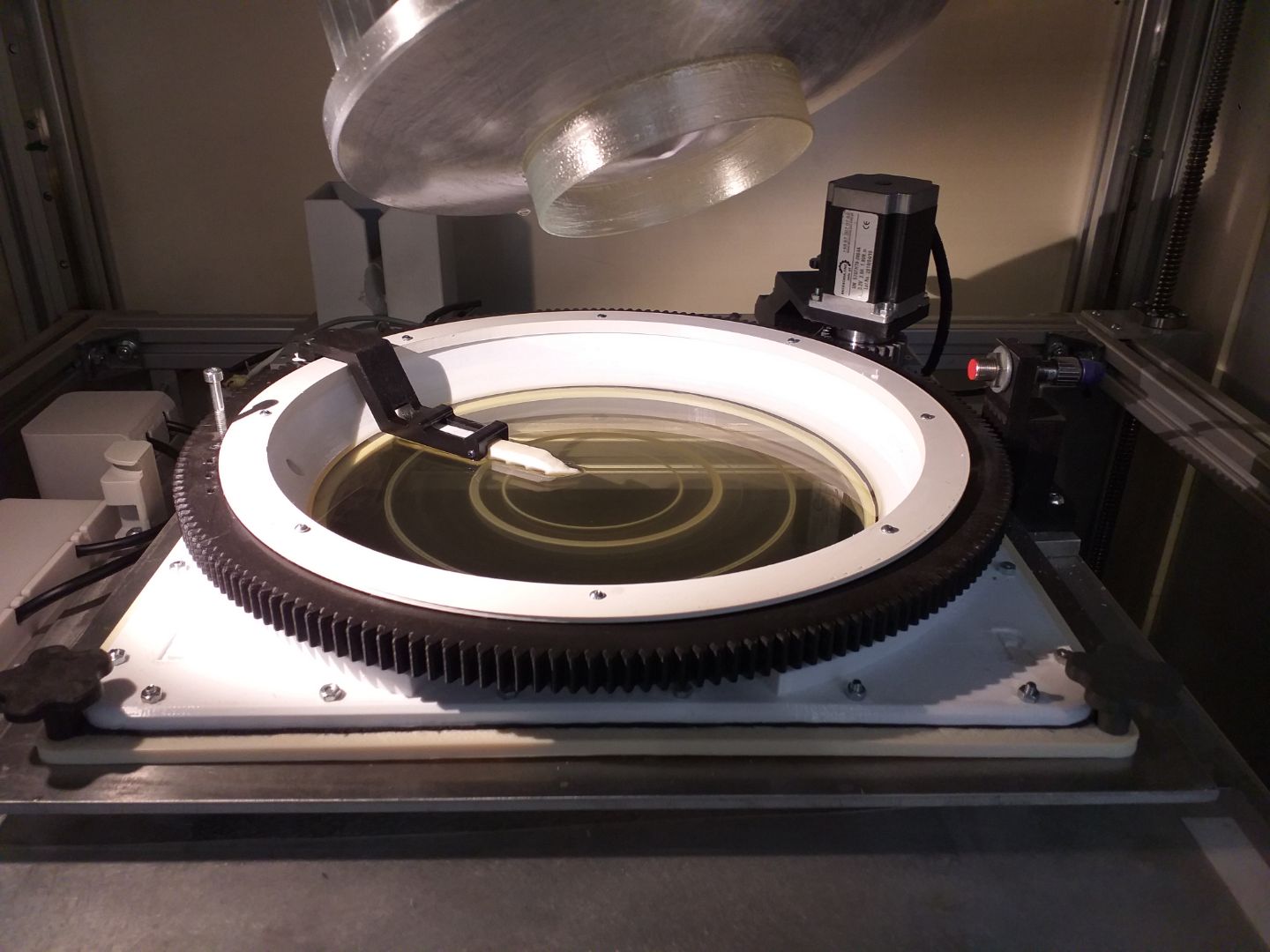

Wanna żywiczna z systemem przecierania pola naświetlania
Wanna pełniąca rolę pola naświetlania żywicy, wykonana jest z elementów drukowanych z PLA, oraz szkła kwarcowego pokrytego warstwą antyadhezyjnego silikonu. Zadaniem szkła jest przepuszczenie maksymalnej ilości światła UV, które pozwala na utwardzenie materiału żywicznego. Silikon z kolei zapobiega nadmiernemu przyklejaniu utwardzonej żywicy do powierzchni naświetlania.
.jpg)

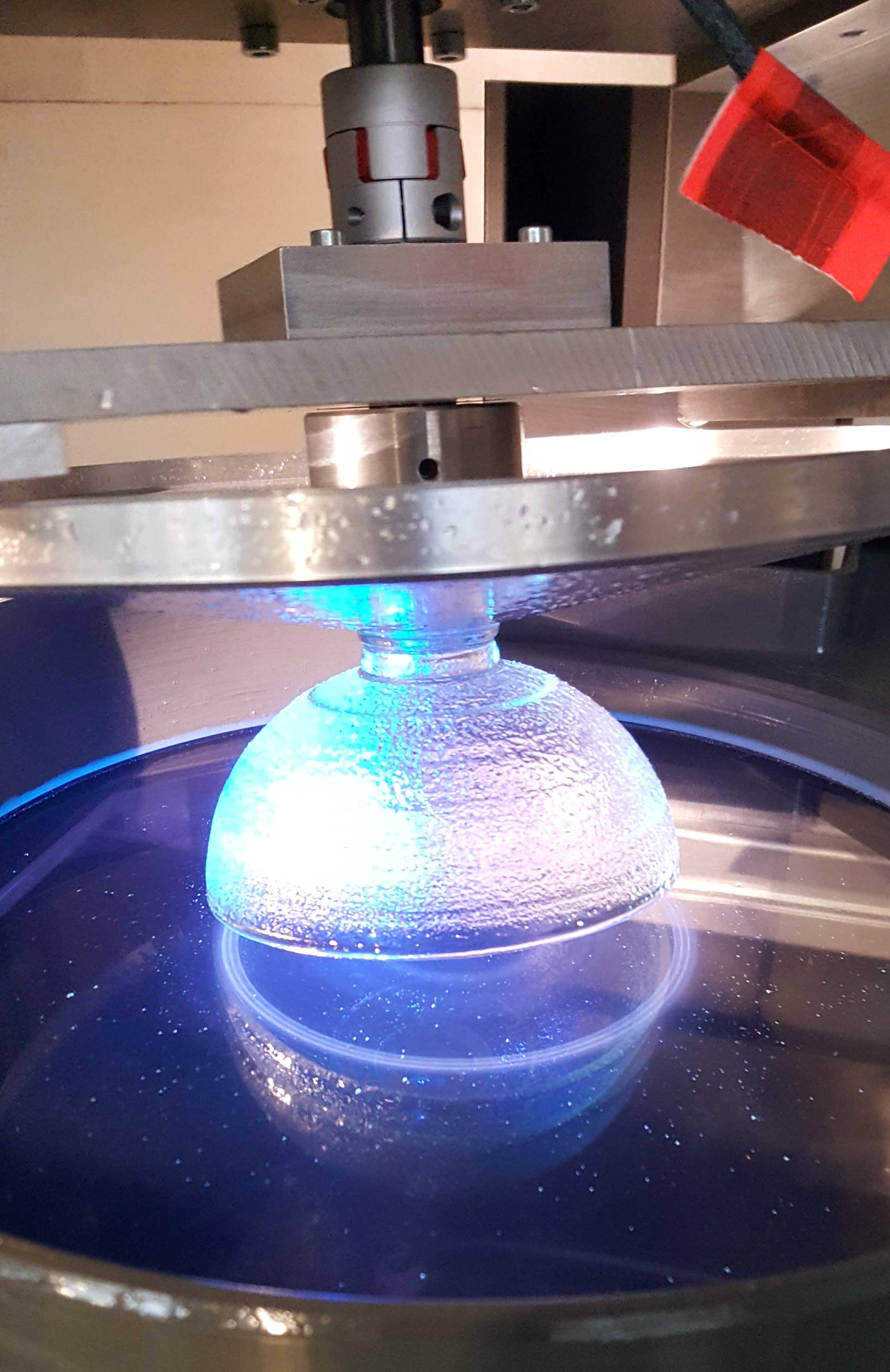

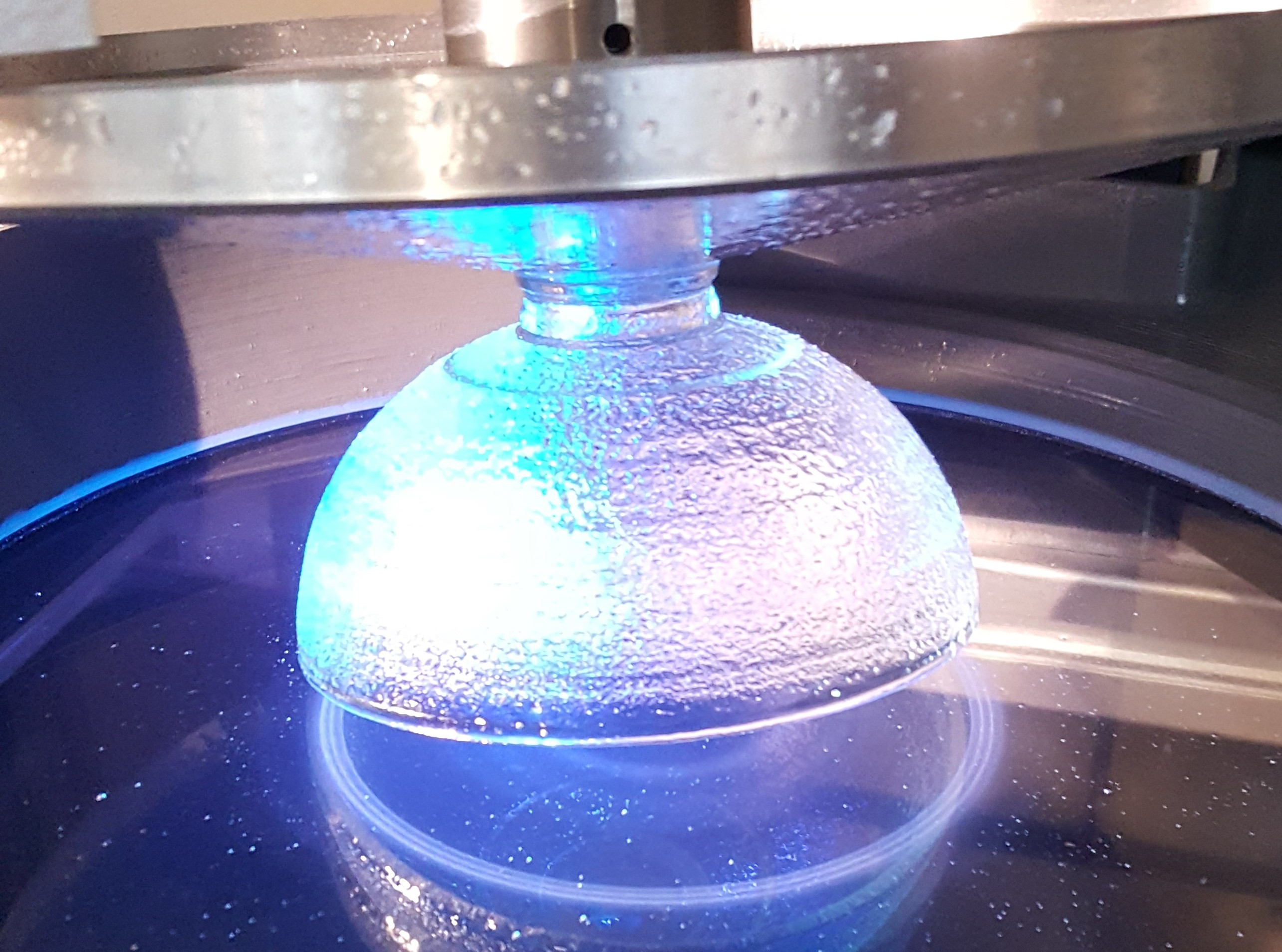

Precyzyjny system naświetlania laserem
Układ odpowiedzialny za naświetlanie jest wyposażony w system napędu gwarantujące wysoką dokładność pozycjonowania. Wykorzystanie tak precyzyjnych rozwiązań pozwoliło na uzyskanie wysokiej jakości drukowanych elementów.
Automatyczny system dozowania żywicy
W celu zapewnienia możliwie automatycznego procesu drukowania, wprowadzony został moduł dozujący materiał do wanny żywicznej. Wykorzystana w tym celu pompa perystaltyczna zapewnia płynną pracę całego systemu oraz umożliwia szybką wymianę stosowanej żywicy, bez konieczności czyszczenia węży doprowadzających materiał.
| Parametry | HELIOS - druk SLA | |
| Parametry drukarki | Obszar roboczy | Ø 300 x 500 mm |
| Środowisko druku | Zamknięta komora robocza z kontrolą temperatury | |
| Podgrzewana komora | Tak | |
| Max. temp. komory | 45°C | |
| Wymiary urządzenia | 1500 x 1100 x 2250 mm | |
| Parametry lasera | Wielkość plamki lasera | ok. 0.2 mm |
| Wysokość warstwy | 0.05 – 0.25 mm | |
| Maksymalna prędkość druku | 3000 mm/s | |
| Obszar naświetlania | Platforma robocza | Wymienna platforma stożkowa o średnicy 260 mm |
| Materiał | aluminium | |
| Wanna żywiczna | Wanna o dostępnym polu skanowania Ø300 mm, wyposażona w system przecierania pola roboczego | |
| Materiał wanny żywicznej | Wanna wykonana z PLA oraz szkła kwarcowego, będącego dnem. Szkło pokryte antyadhezyjnym sylikonem. | |
| Materiał | Obsługiwane materiały | Żywice fotoutwardzalne wykorzystywane w technologii SLA |
| Forma materiału | Materiał w stanie ciekłym w zbiornikach drukarki | |
| Zbiorniki materiału | Fabryczne zbiorniki o pojemności 1, 2, lub 3 litry. Możliwe do ponownego napełnienia. | |
| Obsługa drukarki | Pakiet oprogramowania | Slicer Helios |
| Format obsługiwany przez oprogramowanie | .dxf | |
| Komunikacja | nośnik USB 2.0 | |
| Format obsługiwany przez drukarkę | .koprim | |
| Sterowanie | Dotykowy panel sterowania z autorskim oprogramowaniem | |
| Dane ogólne | Temperatura środowiska pracy | 10 - 30°C |
| Zasilanie | 400V 50Hz | |
| Moc maksymalna | 1500 W |
